关键要点

• 依据 JTG F40-2004，改性乳化沥青蒸发残留物含量不低于 60%、软化点不低于 53℃、5℃延度不小于 20cm，为质量评价核心指标

• SBS 改性较 SBR 软化点提升 5~15℃、抗车辙增强，但工艺复杂度提高 30% 以上

• 微表处用改性乳化沥青寿命 5~8 年，较稀浆封层延长 40%~60%，全寿命养护成本降低 30%~50%

• 胶体磨关键参数：沥青 130~140℃、皂液 45~70℃、pH 1.8~2.5

引言

我国公路总里程已突破 535 万公里、高速超 17.7 万公里，位居世界前列。改性乳化沥青常温施工，兼具冷施工便捷与改性沥青高性能，是公路预防性养护的核心技术之一。

一、技术定义与分类

按 JTG F40-2004，改性乳化沥青是乳化制作中同时加入聚合物胶乳、或将胶乳与成品混合、或对改性沥青乳化加工所得。三种路径：先乳化后改性（工艺较简，适 SBR 胶乳）、边乳化边改性、先改性后乳化（适 SBS，要求高）。 按改性剂分：SBS—— 软化点 65℃以上（比 SBR 高 5~10℃）、高温抗车辙强，用于高等级公路微表处等；SBR—— 固含量 45%~65%、5℃延度 50cm 以上，工艺简单、成本较低；EVA/PE 树脂 —— 改善高温稳定性；胶粉 —— 改善高低温与降噪，具循环价值。按离子：阳离子型（国内 90% 以上采用）与阴离子型（仅适碱性集料）。按破乳速度：快裂、中裂、慢裂（微表处、冷再生等拌和型）。

二、乳化机理与改性机理

乳化剂两亲分子在油水界面成膜，降低界面张力、阻止微滴聚结、静电斥力维持稳定；阳离子乳液形成双电层，Zeta 电位数值越大越稳定（+30~+80mV）。破乳三理论：电荷中和、化学反应、振动与蒸发。 SBS 改性（物理共混为主）：掺量 6%~10%，溶胀成双连续相结构，软化点升至 60~75℃、5℃延度 30cm 以上、弹性恢复 70%~90%。SBR 改性（胶乳共混）："海 - 岛" 结构，5℃延度从不足 5cm 升至 50cm 以上，软化点提升 3~8℃，适气候温和地区。

三、关键技术指标（JTG F40-2004）

分喷洒型（PCR）、拌和型（BCR）。破乳速度：PCR 快裂或中裂、BCR 慢裂；粒子电荷阳离子；筛上剩余量≤0.1%；恩格拉黏度 E25 喷洒型 1~10、拌和型 3~30；固含量喷洒型≥50%、拌和型≥60%；针入度 40~100；软化点≥53℃；5℃延度≥20cm；溶解度≥97.5%；粘附裹覆≥2/3；储存稳定 1d≤1%、5d≤5%。

四、SBS 与 SBR 性能对比

SBS：软化点 65~75℃、弹性恢复 70%~90%，高温抗车辙优，工艺难、成本较高（SBR 低 15%~25%），适南方高温重载；SBR：5℃延度 50~80cm、低温抗裂优，工艺简单，适北方寒冷及中等交通。

五、生产工艺与质量控制

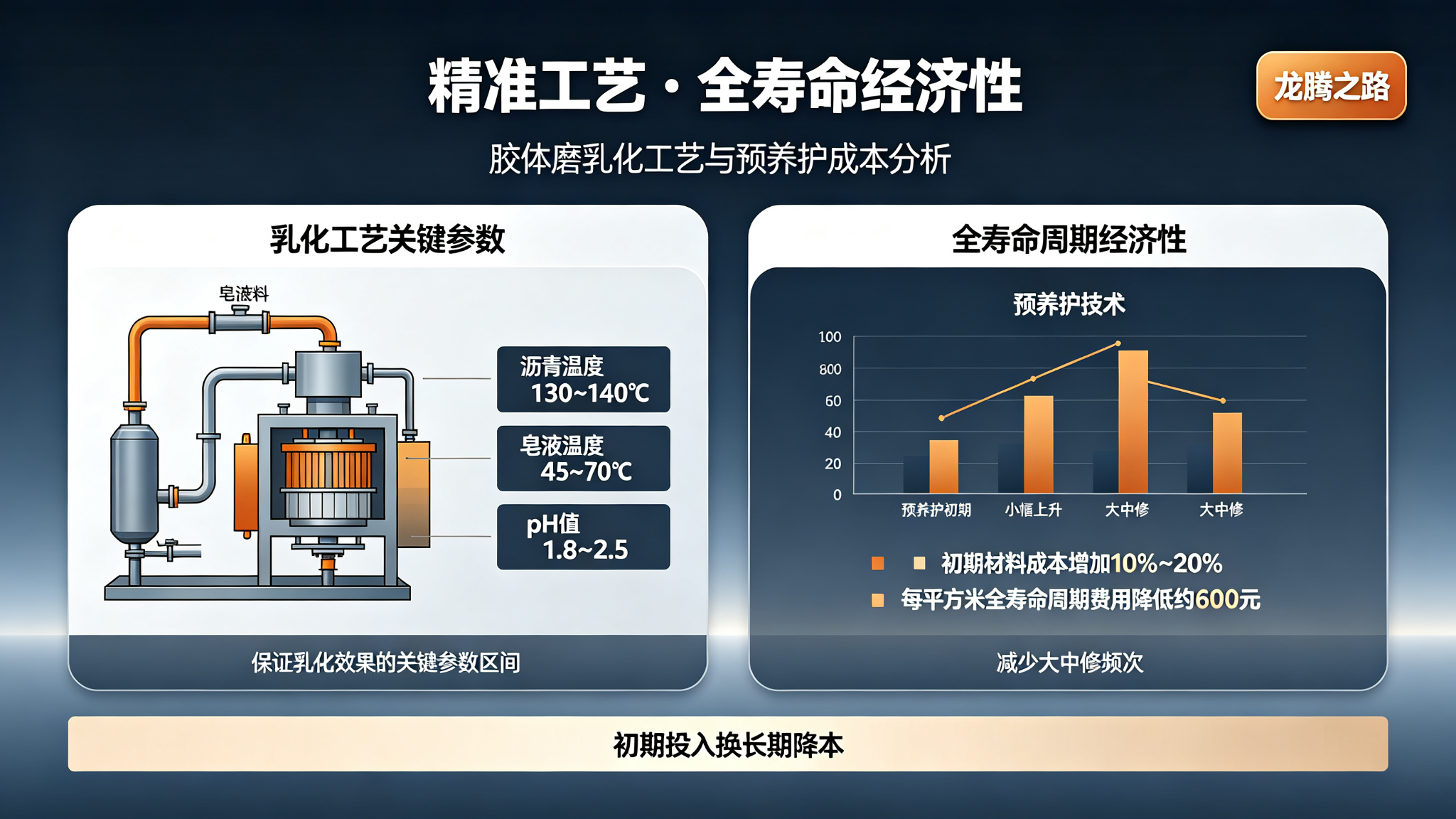

三种路线：先乳化后改性（降温至 70℃以下掺胶乳，国内常用，适 SBR）、边乳化边改性、先改性后乳化（改性沥青 140~180℃，适 SBS）。 胶体磨工艺：皂液水温 45~70℃；乳化剂 0.8%~2.0%；pH 1.8~2.5；稳定剂氯化钙 0.2%~0.5%、CMC 0.1%~0.3%；基质沥青 130~140℃；磨盘间隙 0.1~0.5mm；转速 2000~10000r/min。

六、主要应用场景

微表处：1~3h 开放交通，寿命 5~8 年，能耗为热拌 1/5~1/3；摊铺 1.5~3.0km/h、厚 5~12mm，适高等级公路预防性养护及轻度车辙。 稀浆封层：寿命 2~4 年，成本为微表处 50%~70%，适二级及以下公路。 粘层油：快裂快凝阳离子，洒布 0.4~0.8kg/㎡，抗剪 0.4MPa 以上。 透层油：中裂或慢裂，洒布 0.8~1.2kg/㎡。 同步碎石封层：洒布 1.5~2.5L/㎡，日施工 2~5 万㎡。 冷再生：RAP 利用率 80%~100%，成本较热拌低 30%~50%；残留物≥62%（面层）/60%（基层）、15℃延度≥20cm；碾压 6~8 遍，养生 7~14 天。

七、工程案例

①沪渝高速鄂西段 SBS 高黏微表处：1.2km、MS-3、厚 10mm；一年后构造深度≥0.6mm、车辙增量较 SBR 减少 40% 以上。 ②青银高速禹城段应力吸收层：洒布 1.7~2.0L/㎡+S12 碎石；层间粘结良好、可取出完整芯样。 ③G312 张掖段微表处：1~3h 开放交通，使用周期 3~5 年。 ④G203 绥沈公路冷再生：18.957km、PCI 均值 69.7；10cm 冷再生上基层 + 6cm AC-20+4cm AC-16；成本较热拌降约 30%。

八、选型指南与经济性分析

五维选型：高速微表处选 SBS + 阳离子 + 慢裂快凝、普通公路选 SBR、粘层选快裂、透层选慢裂、冷再生选慢裂；南方高温选 SBS、北方寒冷选 SBR；重载选 SBS、轻交通普通沥青即可；酸性集料必须阳离子型。 经济性：初期成本 —— 微表处 26~37 元 /㎡、稀浆封层 15~23、碎石封层 18~28、薄层罩面 60~85、铣刨重铺 100~135 元 /㎡。应力吸收层案例：初期每㎡增 2~3 元、能耗降 60% 以上，减少大中修各一次降维修费约 600 元 /㎡，回报率 200~300 倍。预防性养护延寿 3~8 年、节约养护成本 40%~60%。

结论

改性乳化沥青兼具冷施工便捷与高性能，技术体系成熟：JTG F40-2004 确立喷洒型、拌和型两大标准，工艺控制是质量关键；应用拓展至粘层、碎石封层、冷再生；全寿命周期经济性是选型核心 —— 微表处初期成本虽高 30%~50%，但寿命延长 60%~100%，单位年成本更低。

品牌信息区

关于龙腾之路

新乡市龙腾公路科技有限公司（品牌：龙腾之路 / LONGTON HIGHWAY）

三大核心业务

• 公路化学品：30+ 款乳化剂 / 改性剂 / 添加剂

• 公路建材：乳化沥青 / 冷补料 / 灌缝胶等

• 施工工艺技术：14 项工艺支持

核心差异化

• 绿色低碳：产品常温使用，温拌剂减排 60%+

• 智能创新：传感器评估 + 智能决策养护方案

• 严谨可靠：标准编号引用 + 检测数据 + ISO / 高新资质

联系我们

• 微信公众号：龙腾之路

• 官网：www.xxztlq.com

• 地址：河南省新乡市获嘉县照镜镇楼村精细化工新材料园区
